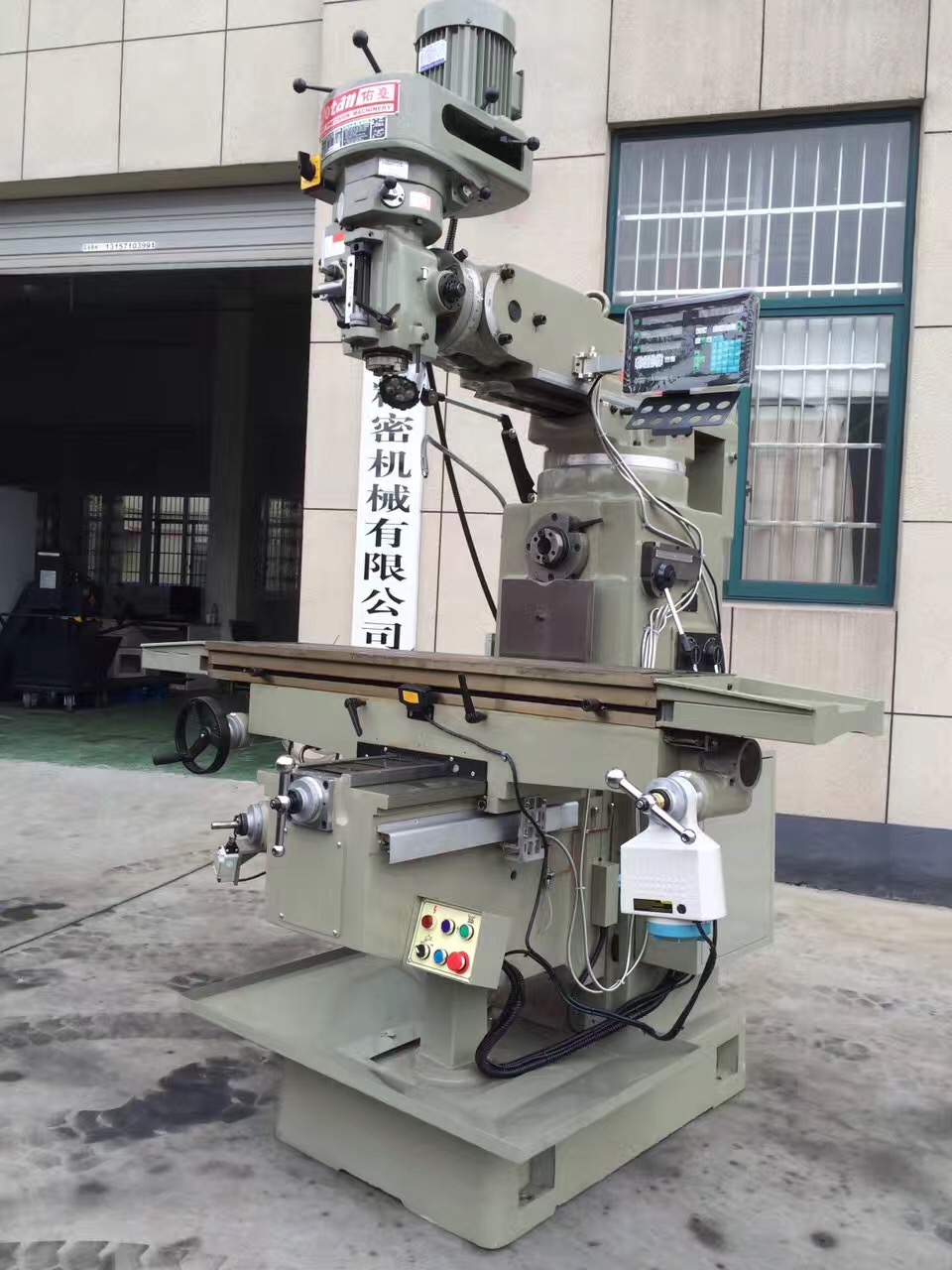

Jotan-4VH 技术参数及图片
型号 | JT-4VH |
主轴 | R8 |
主轴转速 | 80-5440rpm 16 速（标准） 80-2720rm 8 速(选配) |
主轴管直径 | 85.725 ㎜ |
主轴管行程 | 127 ㎜ |
主轴型号 | R8 |
主轴每转进给速率 | 0．04 ㎜ 0．08 ㎜ 0．15 ㎜ |
立铣头倾斜角度 | 45°前-45°后 90°左-90°右 |
主轴马力 | 3HP |
卧主轴规格 | NT30 |
卧主轴转速 | 60、110、200、275、400、500、735、900、 1320 |
卧主轴可伸缩距离 | 125 ㎜ |
工作台工作面积 | 1270×254 |
左右行程 | 800 ㎜ |
前后行程 | 380 ㎜ |
升降行程 | 380 ㎜ |
T 槽（宽×槽数×槽距） | 16 ㎜×3×55 ㎜ |
伸出臂行程 | 520 ㎜ |
械器尺寸（长×宽×高） | 1750×1700×2200 ㎜ |
机器重量（净重） | 1750 kgs |
上述所有行程为祼机上最大行程，在机动状态和安装电子尺状态下部分实际行程会相应缩短。
*本公司对产品随时进行研究改进。因此保有更改设计、规格、尺寸、机械结构及外观的权利。

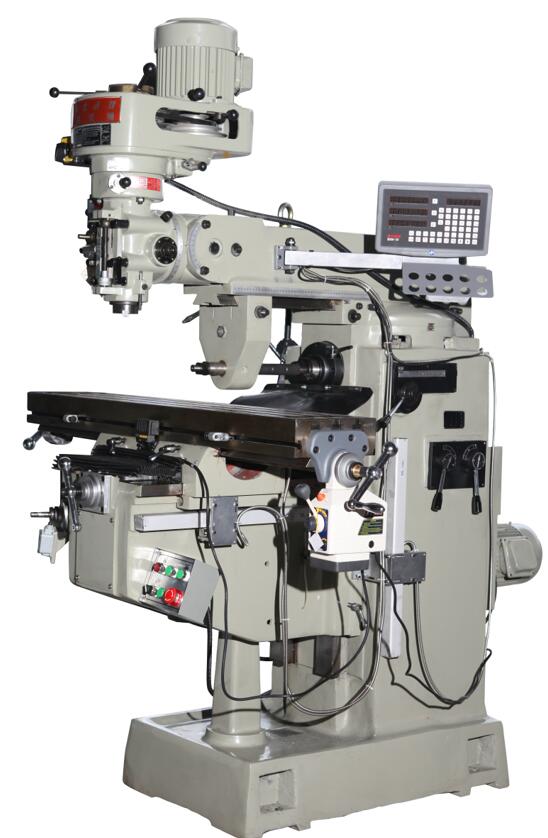

Jotan-6VH技术参数及图片
型号 | JT-6VH |
主轴 | NT40 |
主轴转速 | 160-5440rpm 16速（标准） 80-2720rm 8速(选配) |
主轴管直径 | 105㎜ |
主轴管行程 | 127㎜ |
主轴型号 | R8 |
主轴每转进给速率 | 0．04㎜ 0．08㎜ 0．15㎜ |
立铣头倾斜角度 | 45°前-45°后（选配） 90°左-90°右（标准） |
主轴马力 | 5HP |
卧主轴规格 | NT40 |
卧主轴转速 | 60、110、200、275、400、500、735、900、1320 |
卧主轴可伸缩距离 | 125㎜ |
工作台工作面积 | 1370*330 |
左右行程 | 1000㎜ |
前后行程 | 390㎜ |
升降行程 | 450㎜ |
T槽（宽×槽数×槽距） | 16㎜×3×55㎜ |
伸出臂行程 | 610㎜ |
械器尺寸（长×宽×高） | 1950×1700×2550㎜ |
机器重量（净重） | 2550 kgs |
上述所有行程为祼机上最大行程，在机动状态和安装电子尺状态下部分实际行程会相应缩短。
*本公司对产品随时进行研究改进。因此保有更改设计、规格、尺寸、机械结构及外观的权利。

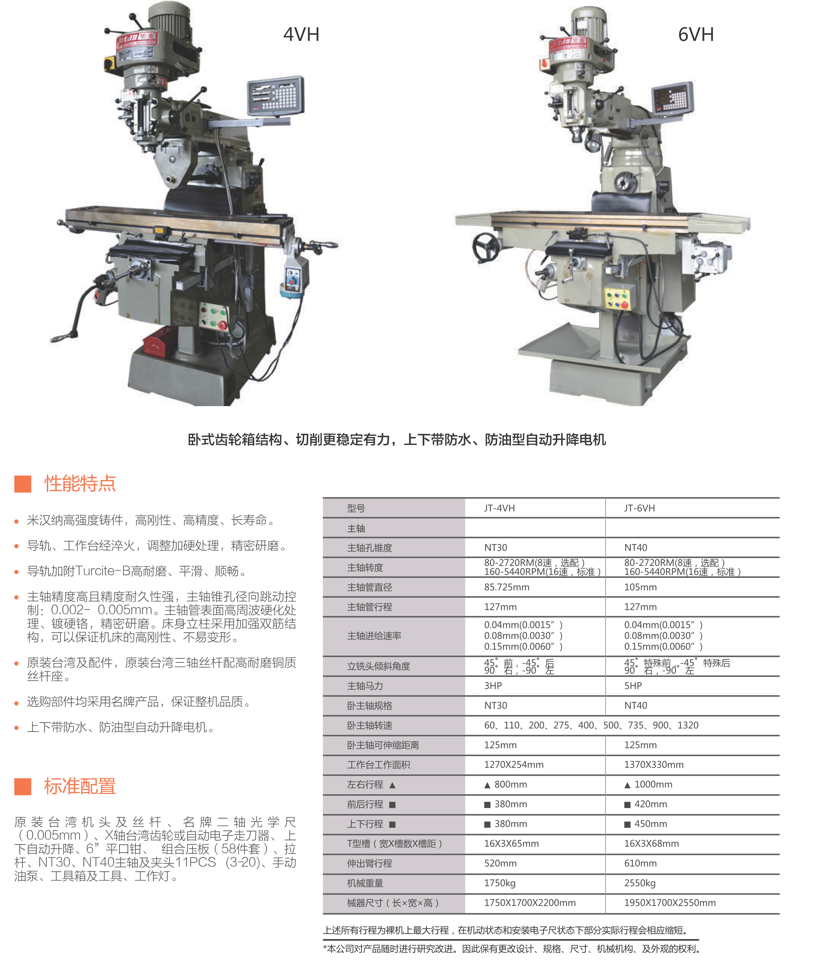

■性能特点、
●米汉纳高强度铸件，高刚性，高精度，长寿命。
●导轨、工作台淬火，调整加硬处理，精密研磨。
●导轨加附Turcite-B高耐磨，平滑，顺畅。
●主轴精度高且精度耐久性强，主轴锥孔径向跳动控制：0.002-0.005mm。
●主轴管表面高周波硬化处理，镀硬铬，精密研磨。
●床身立柱采用加强结构，双立柱支撑，可以保证机床的高刚性、不易变形。
●原装台湾三轴丝杆配高耐磨铜质丝杆座。
●选购部件均采用名牌产品，保证整机品质。
●上下带防水、防油型自动升降电机。
●加高型适合更高大零件加工。
●卧式齿轮箱结构、切削更稳定有力。
